Två specialdesignade eldkorgar i 3 mm stål, framtagna som jubileumspresenter till en förening som firade 25 år.
Från referensbild till CAD-modell
Projektet började med ett fotografi av en befintlig eldkorg och en enkel handritad skiss med önskade huvudmått. Min uppgift var att återskapa konstruktionen och omvandla det begränsade underlaget till en komplett och tillverkningsbar CAD-design.
Eldkorgens form byggdes upp av flera sammanfogade plåtytor. Mått, vinklar och anslutningar behövde anpassas så att delarna tillsammans bildade den höga, asymmetriska konstruktionen och samtidigt kunde monteras på ett praktiskt sätt.
Personlig grafik för laserskärning

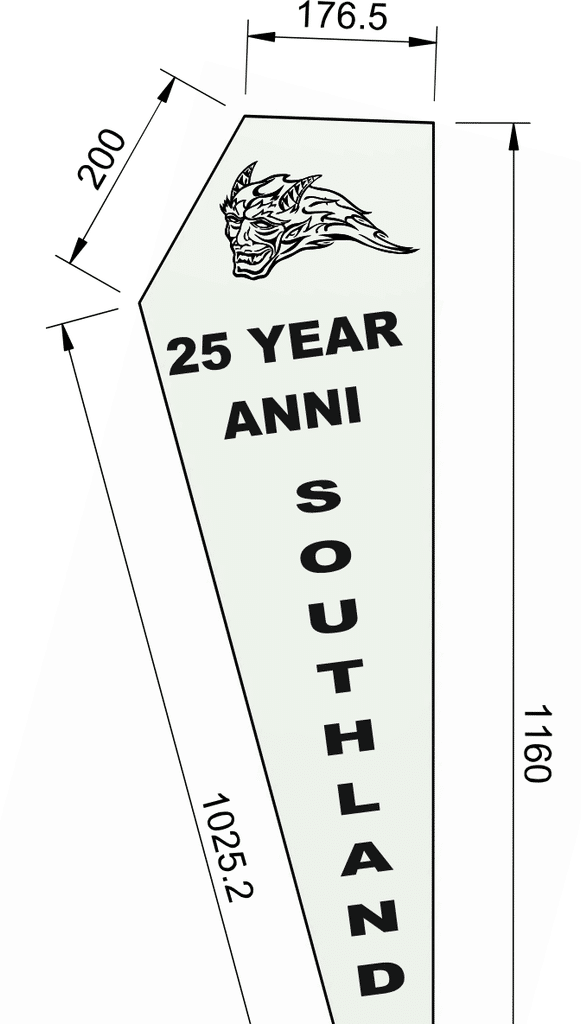

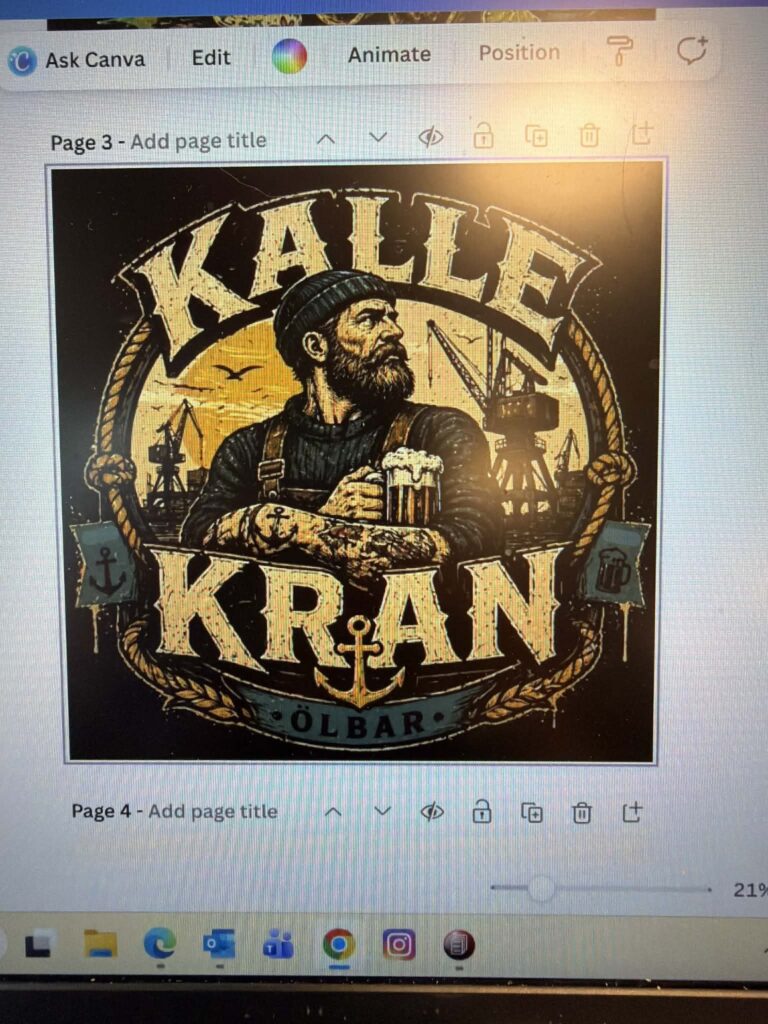

När grundformen var färdig skickade jag ritningar av plåtytorna till kunden. Kunden placerade därefter önskad text och grafik på ytorna.

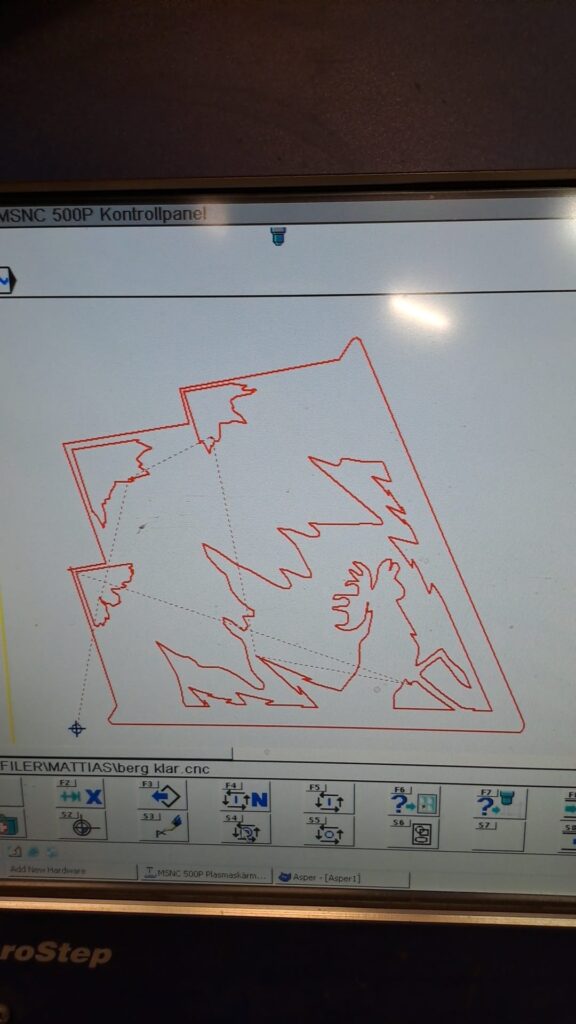

Materialet kom sedan tillbaka till mig för den tekniska bearbetningen. Grafiken innehöll detaljer och fristående former som inte kunde laserskäras direkt. Jag förenklade därför vissa delar och byggde in små förbindningar som håller kvar annars lösa ”öar” i bland annat bokstäver och motiv.
Målet var att göra grafiken fullt skärbar utan att förlora dess ursprungliga uttryck.
Från ritning till färdiga delar

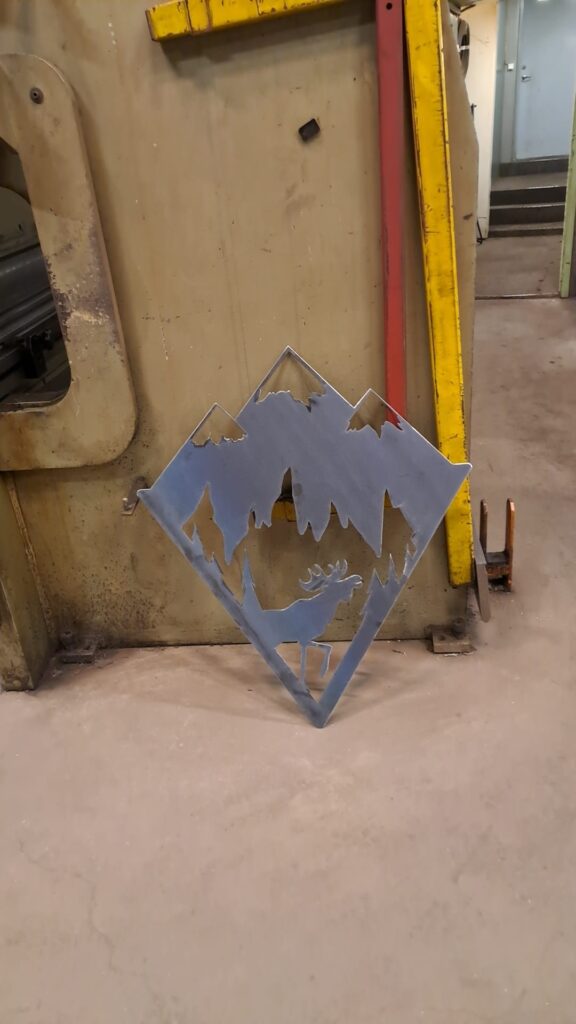

När konstruktionen och grafiken var klara sammanställde jag det slutliga CAD-underlaget och beställde delarna utskurna med CNC-laser i 3 mm stål.
Beställaren svetsade själv samman de levererade plåtdelarna. Resultatet blev två personliga eldkorgar där lågornas ljus syns genom den utskurna texten och grafiken – tillverkade för att överlämnas som presenter vid ett 25-årsfirande.
